Riport oldal
Amint elkészül a feldolgozása a projektnek, a rendszer automatikus értesítést küld e-mailben.
A riport oldal a feldolgozás után elkészült adatok átfogó megjelenítését és exportálását biztosítja.
Itt érhetők el a részletes eredmények, grafikonok, hőtérképek, valamint a térképes megjelenítés, amelyen az egyedi fák paraméterei vizsgálhatók.

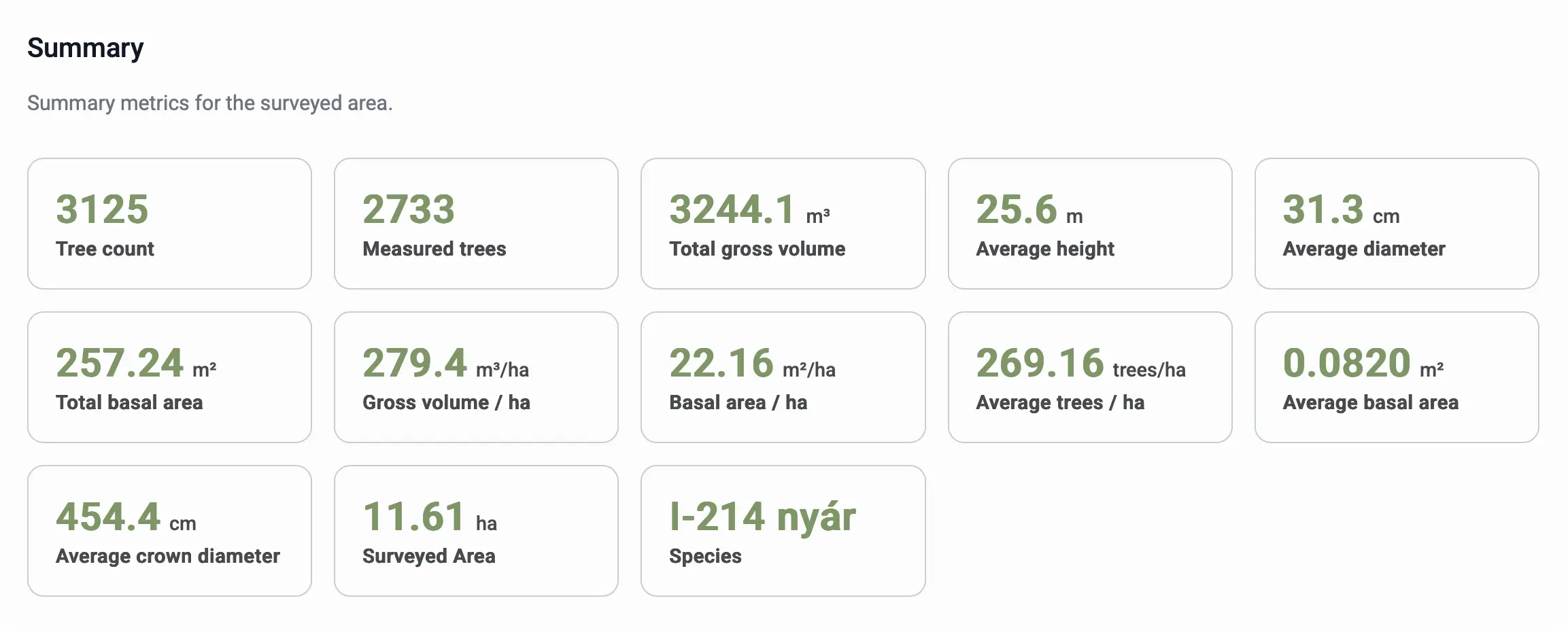

Összesítő
A feldolgozás eredményeinek főbb mutatói egy áttekintő blokkban jelennek meg.
Ez tartalmazza az összes fontos erdészeti metrikát, mint például:
- Tőszám
- Megmért fák száma
- Összes bruttó térfogat
- Átlagmagasság
- Átlagos átmérő
- Átlagos koronaátmérő
- Összes körlapösszeg
- Térfogat hektáronként
- Körlapösszeg hektáronként
- Átlagos tőszám hektáronként
- Átlagos körlap
- Fafaj
Ezek az adatok metrikus és imperiális rendszerben is elérhetőek.
✅ Előny: az összesítő azonnali képet ad a terület szerkezeti jellemzőiről és az állomány nagyságrendi paramétereiről.

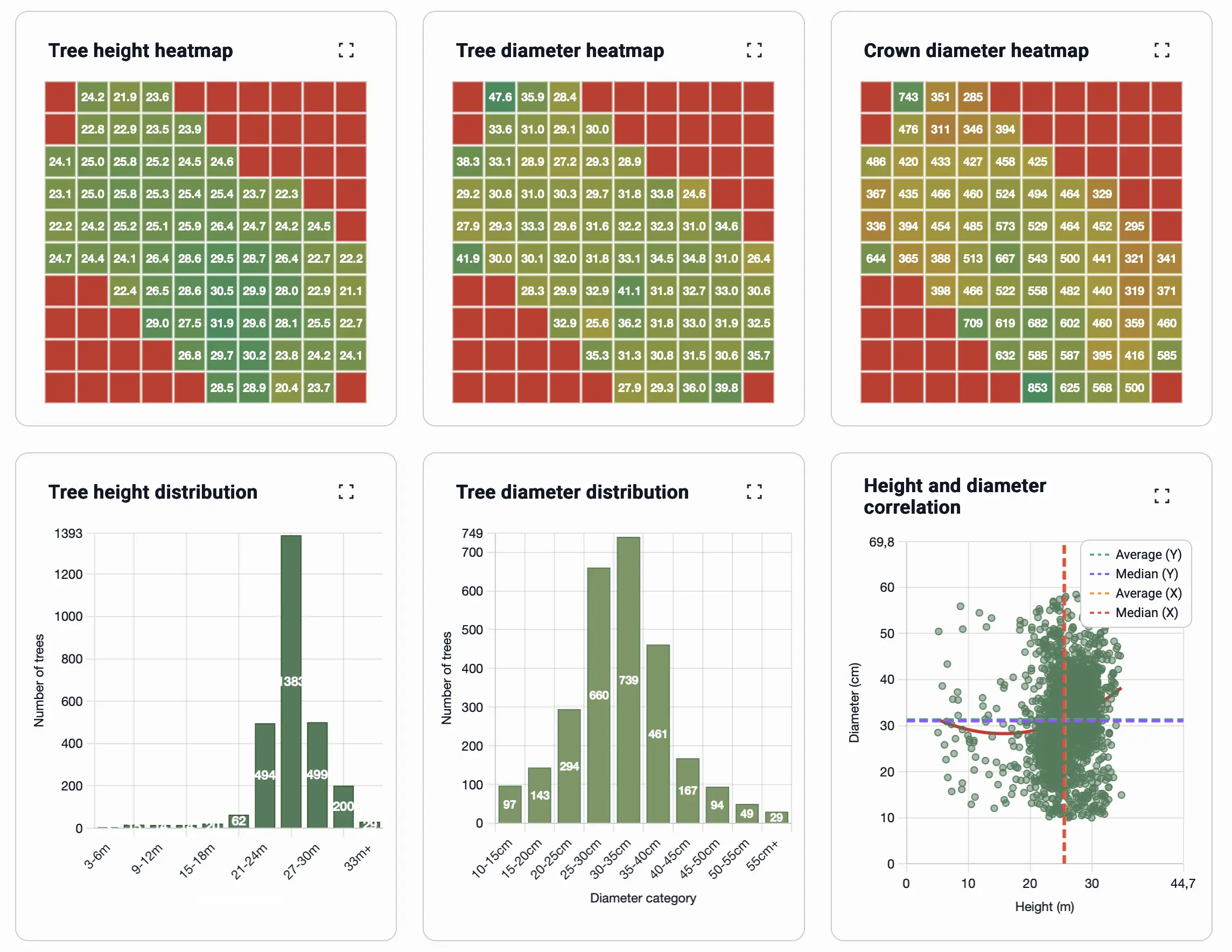

Vizualizációk
A rendszer automatikusan generál térbeli és statisztikai vizualizációkat, amelyek interaktívan felfedezhetők.
Hőtérképek
A hőtérképek a terület szerkezeti változásait mutatják.
- Fa magasság hőtérkép: a fák magasság szerinti térbeli eloszlását mutatja.
- Törzsátmérő hőtérkép: a faátmérők (D1.3) térbeli eloszlását szemlélteti.
- Koronaátmérő hőtérkép: a koronaméretek eloszlását ábrázolja, színskálán.
Minden hőtérkép interaktív, nagyítható, és a színskála alapján azonnal látható a területi eltérés (pl. sűrűbb, magasabb vagy alacsonyabb állományrészek).
Eloszlási diagramok
Az eloszlási diagramok a statisztikai összefüggéseket és a struktúra jellemzőit mutatják.
- Fa magasság eloszlás: a fák magassági kategóriák szerinti megoszlása.
- Törzsátmérő eloszlás: az átmérők gyakorisági eloszlása.
- Magasság és törzsátmérő összefüggés: a két paraméter közötti korrelációs kapcsolat (átlag, medián, trendvonalak megjelenítésével). Itt beállítható, hogy hány db-os mintát szeretnénk látni a grafikonon, hogy átláthatóbb képet kapjunk.
✅ Előny:
Az eloszlási grafikonok segítenek az állomány heterogenitásának, korosztályának és szerkezetének értelmezésében.
Minden grafikon kinagyítható teljes nézetre, és az értékek dinamikusan frissülnek a feldolgozott adatok alapján.

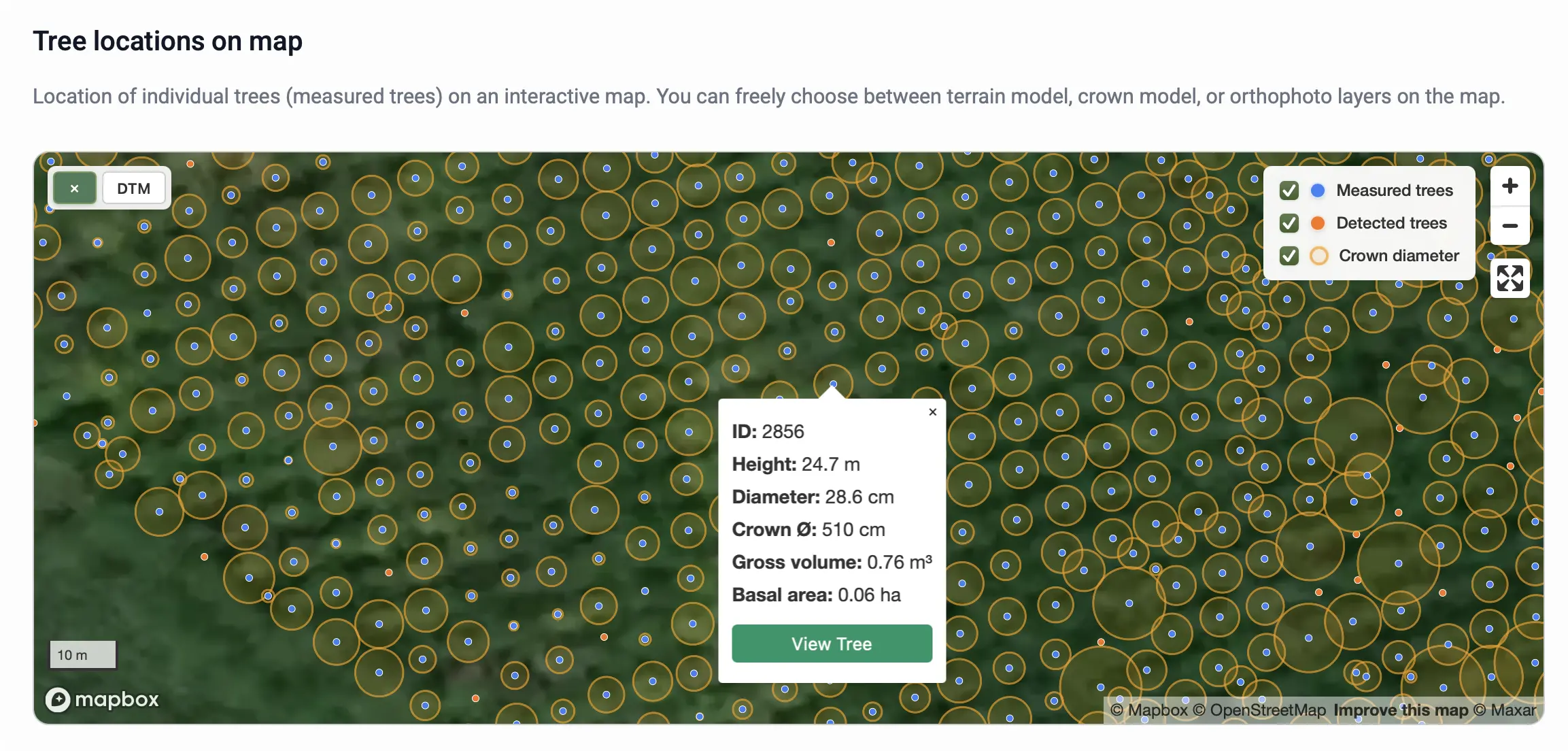

Térképes megjelenítés
A „Fák elhelyezkedése a térképen” modul egy interaktív térképet tartalmaz, amelyen az összes detektált és megmért fa megjelenik. A fák színkóddal vannak jelölve:
- Kék: Mért fa
- Narancssárga: Detektált fa
Ezen felül a mért fák körül a koronaátmérő is láthatóan megjelenik.
A térkép interaktív, rázoomolható és mozgatható. A háttérben különböző rétegek, például DTM, CHM vagy ortofotó is kiválaszthatók.
Bármely pontra rákattintva egy információs ablak nyílik meg, ahol az adott fa paraméterei tekinthetők meg:
- ID (Azonosító)
- Height (Magasság)
- Diameter (Átmérő)
- Crown Ø (Koronaátmérő, csak mért fáknál)
- Gross volume (Bruttó térfogat)
- Basal area (Körlapösszeg)
Mért fák esetén az információs ablakban elérhető egy "View Tree" (Fa megtekintése) gomb is, amellyel az adott egyedi fa pontfelhője külön is megnyitható és 3D-ben forgatható módon megtekinthető.
✅ Előny:
A térképes modul valós térbeli összefüggéseket mutat meg, így pontosan látható a fák eloszlása és az állomány szerkezeti mintázata.

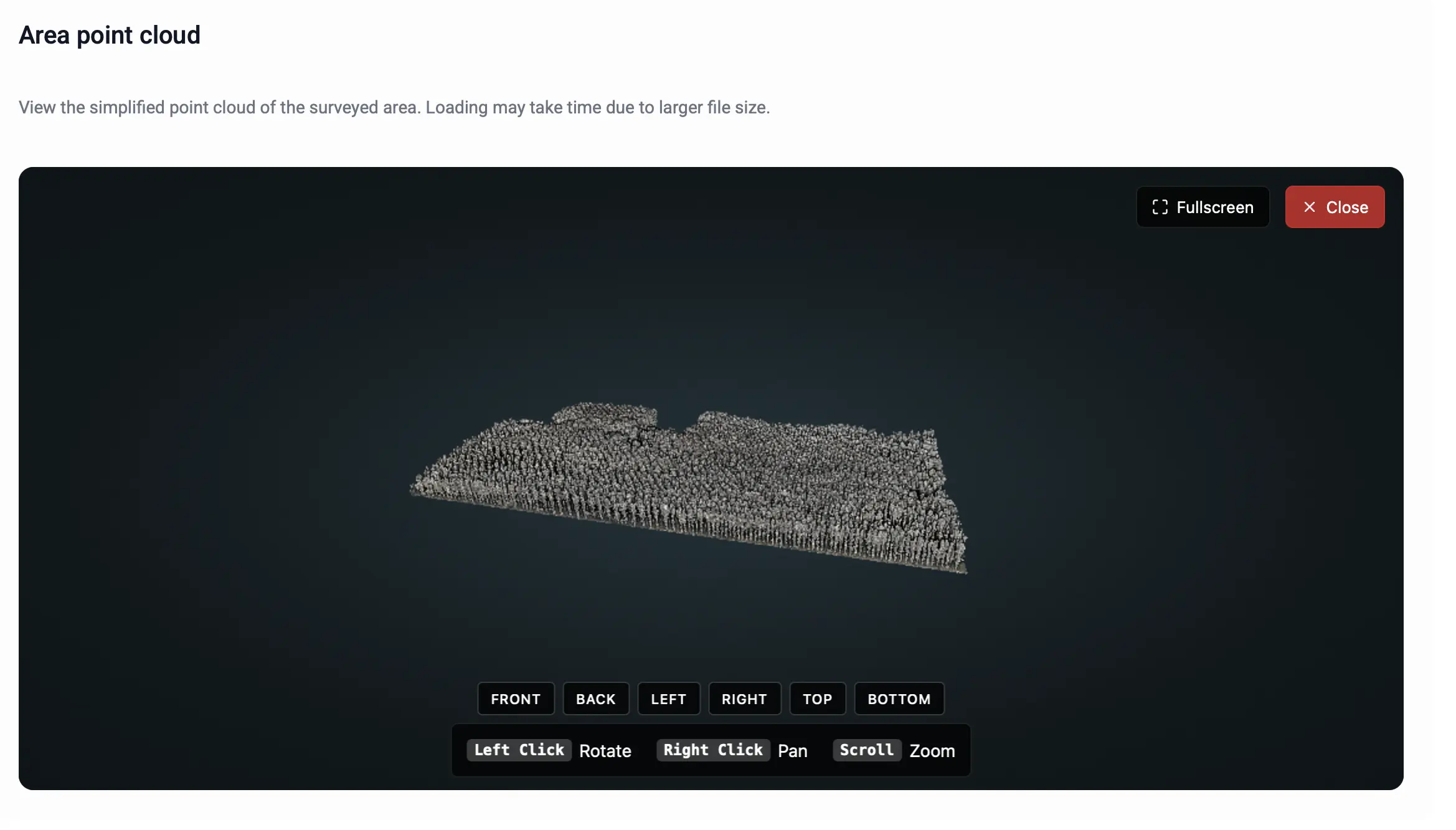

3D Pontfelhő nézegető
A letölthető fájlok mellett elérhető egy online nézegető is, amelyben a teljes felmért terület pontfelhője 3D-ben, forgatható formában tekinthető meg. Fontos megjegyezni, hogy az online nézegetőben a böngésző gyorsabb működése érdekében csak egy egyszerűsített pontfelhő jelenik meg. A szoftver a mérések elvégzéséhez a háttérben egy ennél jóval részletgazdagabb és sűrűbb pontfelhőt használ.
Letölthető fájlok
A projekt minden feldolgozott rétege és riportja letölthető.
Rendelkezésre álló fájlok
-
Rétegek:
projektnev_CHM.tif, koronamagasság-modell
projektnev_DTM.tif, domborzatmodell
projektnev_ORTHO.tif, ortofotó -
Riport fájlok:
projektnev_REPORT.xlsx, részletes adattábla (minden fa paraméterével)
⚠️ Figyelem:
A nagy felbontású TIFF fájlok megnyitásához javasolt GIS szoftver (pl. QGIS vagy Google Earth Pro) használata.
Az adattábla felépítése
A letöltött XLSX riportfájl projektnev_REPORT.xlsx minden egyes fára vonatkozó mért és számított adatot tartalmaz. A táblázat kizárólag metrikus mértékegységeket (cm, m) használ.
Az oszlopok magyarázata:
| TreeID | X | Y | Error | H | D_measure | D | Crown_Diameter | Volume | Basal_area | Detected_trees | Species | Area |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Az adott fa egyedi azonosítója. | A fa földrajzi hosszúsága (WGS84). | A fa földrajzi szélességi (WGS84). | A törzsillesztés hibája méterben. | A fa magassága méterben. | Az átmérőmérés pozíciója (alap: 1,3 m). | Mellmagassági átmérő centiméterben. | Koronaátmérő a legszélesebb pontban, cm-ben. | Bruttó térfogat a fafaj és képlet alapján. | Körlap mérete a törzsátmérőből számolva. | A területen azonosított összes fa tőszáma. | A projektben megadott fafaj. | A terület mérete hektárban. |
Példa adatsorok:
| TreeID | X | Y | Error | H | D_measure | D | Crown_Diameter | Volume | Basal_area | Detected_tree | Species | Area |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 19,66455 | 46,83322 | 0,0042 | 9,104 | 1,3 | 50,92 | 214 | 1,37914 | 0,203642 | 3125 | I-214 nyár | 11,61 |
| 11 | 19,6643 | 46,83322 | 0,0019 | 21,580 | 1,3 | 28,2 | 493 | 0,660395 | 0,062458 | |||
| 12 | 19,66432 | 46,83332 | 0,0011 | 21,500 | 1,3 | 46,16 | 445 | 1,885149 | 0,167348 |
Riport generálása
A riport oldalon elérhető a „PDF Riport Generálása” gomb, amellyel egy szépen szerkesztett, professzionális PDF dokumentum tölthető le.
Ez a riport a teljes projekt minden fontos adatát, grafikonját és statisztikáját tartalmazza egyetlen áttekinthető jelentésben.
A riport generálás első lépéseként ki lehet választani, hogy a projekt mely paramétereit szeretnénk, hogy tartalmazza a riport. (Itt kiválaszthatjuk a projekt összes rendelkezésre álló paraméterét.)
✅ Előny:
A PDF-riport áttekinthető, jól formázott és nyomtatásra kész, így kiválóan használható jelentések, tanulmányok vagy hivatalos dokumentációk készítéséhez.

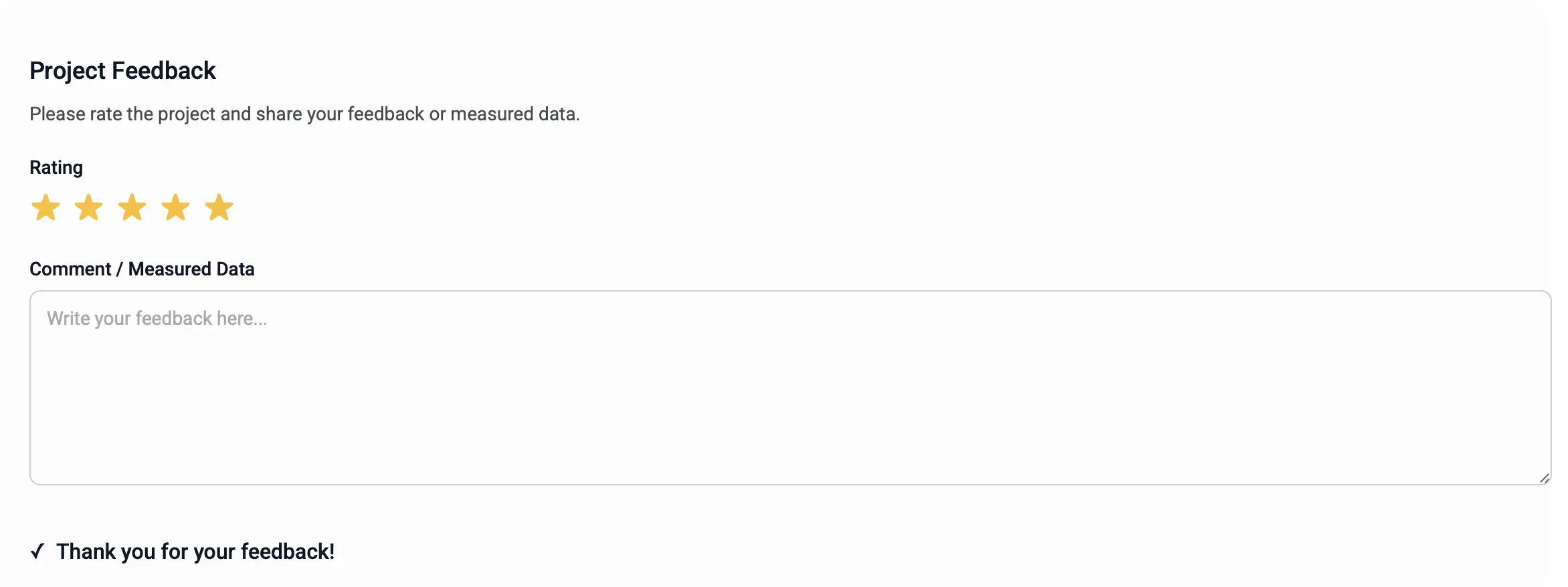

Visszajelzés
A riport oldal legalján lehetőség van visszajelzést adni az adott projektről és a kapott eredményekről. Értékelni lehet csillagozással, illetve szöveges vélemény is megadható.
✅ Minden visszajelzést köszönünk, mert ezek segítenek a rendszer folyamatos fejlesztésében!
